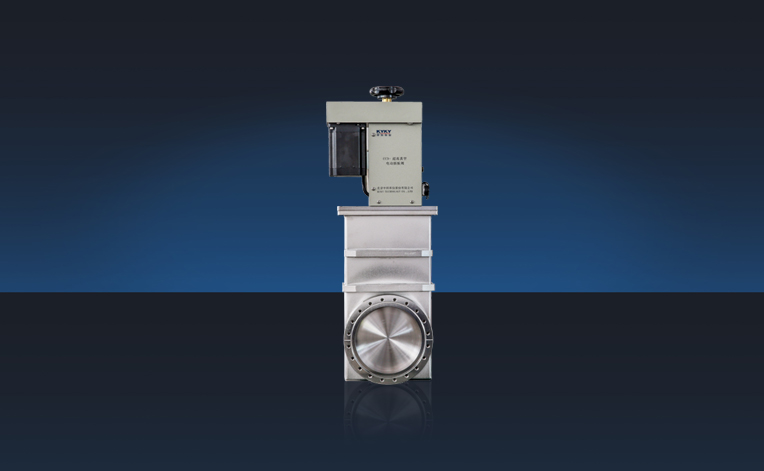

CCD-50B 超高真空电动插板阀系列

产品特点

应用领域

  • 技术指标
  • 尺寸
  • 产品特性
  • 配件
  • 下载
  • 接口法兰
    CF/ISO-F
    公称通径(mm)
    DN50
  • 适用范围(Pa)
    10^5~10^-6
    漏率(Pa·m³/s)
    ≤1.3×10^-10
  • 驱动方式
    电动
    工作电压(V)
    20≤DC≤50
  • 阀门位置指示
    PNP光电开关
    耐烘烤温度(℃)
    开:150 关:120
  • 安装方向
    水平或电机朝上



  • CCD- 型超高真空电动插板阀系列


    ■CCD- 型超高真空电动插板阀为新研制的超薄阀门,是以步进电机为动力源,采用螺纹丝杆传动机构推(拉)动阀芯组件做直线运动,从而控制阀门的开启或关闭,其开启或关闭位置任意可调。该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合,配有PNP光电开关,控制阀门的开闭位置。


    ■CCD- 型超高真空电动插板阀型号:

    CCD-35B、CCD-50B、CCD-63B、CCD-80A、CCD-100A、CCD-150A、CCD-200A、CCD-250A、CCD-320B、CCD-400B。


    ■阀门标准接口形式:

    Standard Flange:

    CF、ISO-F


    文件名 类型 语言 日期 文件大小
    CCD-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空电动插板阀系列(ISO-F法兰外形尺寸图) PDF 2021-09-14
    CCD-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空电动插板阀系列(CF法兰外形尺寸图) PDF 2021-09-14
