真空获得
RV系列旋片泵
产品特点
- 极限真空度高、抽气速率稳定；
- 可靠的防返油性能；
- 泵体温度低；
- 噪音与震动低；
- 除水蒸气能力强；
- 超大的油位观察窗与便捷的加油孔；
- 维修与保养方便。
应用领域
- 技术指标
- 尺寸
- 产品特性
- 配件
- 下载
- 抽气速率 （L/s）
- 2（50Hz）/2.4（60Hz）
- 极限压强（Pa）
- 4E-2（气镇关）/4 （气镇II档）
- 注油量（L）
- 1.0
- 进气口（DN）
- 25KF
- 排气口（DN）
- 25KF
- 电机功率（kW）
- 0.55（单/三相）
- 转速（RPM）
- 1420 （50Hz）/1710（60Hz）
- 噪声（气镇关）（dB）
- 50
- 重量（kg）
- 27

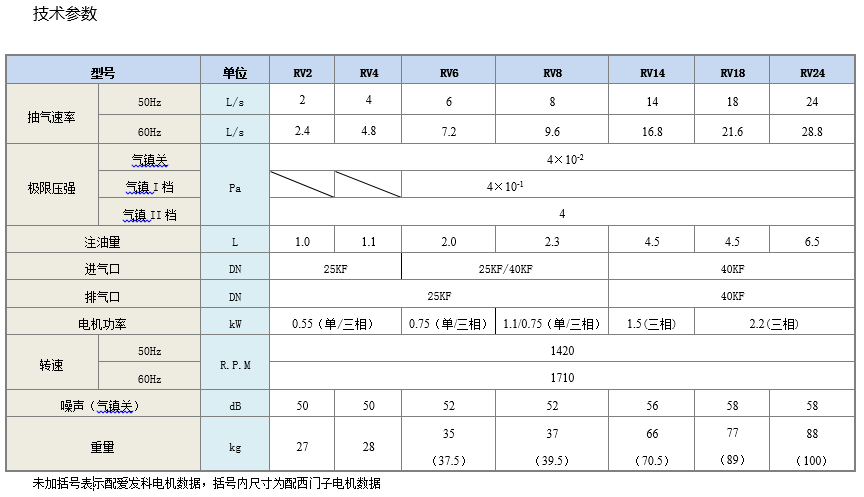

- RV系列旋片泵（RV4-RV24）具体指标参见产品特性

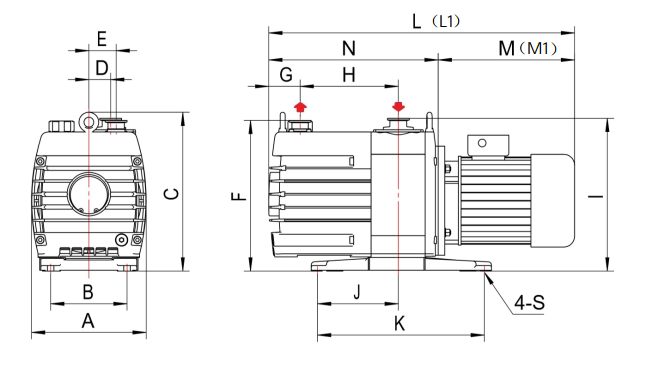

外型尺寸图
型号：RV2，RV4
单位：mm
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
K |
L |
M |
|
RV2 |
510 |
185 |
263 |
235 |
110 |
178 |
123 |
110 |
80 |
34 |
232 |
Φ9 |
|
RV4 |
535 |
185 |
263 |
235 |
110 |
178 |
123 |
110 |
105 |
34 |
232 |
Φ9 |
型号：RV6、RV8
单位：mm
型号
A
B
C
D
E
F
G
H
I
J
K
N
S
M
L
M1
L1
RV6
210
140
297
40
50
282
55
180
288
147
310
310
Ø12
250
560
288
598
RV8
210
140
297
40
50
282
58
210
288
147
310
340
Ø12
250
590
288
628
M1和L1均为配西门子电机的长度尺寸

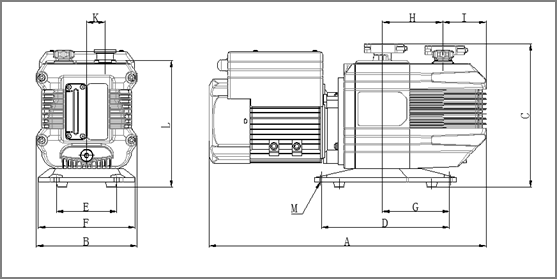

型号：RV14、RV18、RV24
单位：mm
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
N |
S |
M |
L |
M1 |
L1 |
|
RV14 |
250 |
185 |
387 |
30 |
50 |
368 |
80 |
255 |
370 |
305 |
550 |
428 |
Ø14 |
286 |
714 |
341 |
769 |
|
RV18 |
250 |
185 |
387 |
30 |
50 |
368 |
80 |
255 |
370 |
305 |
550 |
479 |
Ø14 |
318 |
797 |
400 |
879 |
|
RV24 |
280 |
185 |
441 |
30 |
50 |
412 |
85 |
295 |
415 |
355 |
600 |
479 |
Ø14 |
318 |
797 |
400 |
879 |
| 文件名 | 类型 | 语言 | 日期 | 文件大小 | |
| RV系列旋片泵 下载资料 | 2021-08-30 |  |
